こんにちは、kuniです。
車のタイヤ交換やバイクの整備、さらには自転車のメンテナンスなど、ボルトやナットを規定の力で締めるために欠かせない工具がありますね。
それがトルクレンチですが、いざ使おうとすると、目盛りの読み方や合わせ方に戸惑う方は非常に多いかなと思います。
主目盛と副目盛が複雑に絡み合っていて、少しでも間違えると締め付け不足やオーバートルクによる部品の破損に繋がってしまうため、正確な設定が求められます。
とくに初心者の方にとっては、この数値を正しく読み取り、狙った値にピタリと合わせる作業が最初の大きなハードルになるはずです。
最初は構造が難しく感じるかもしれませんが、一度仕組みを理解してしまえば、誰でも簡単に使いこなせるようになります。
そこで今回は、トルクレンチの目盛りの合わせ方や読み方の基本を、初心者にもわかりやすく図解するイメージで徹底的に解説していきます。
- 1主目盛と副目盛の基本的な仕組みと読み方
- 2指定トルク値への正確かつ安全な合わせ方
- 3締め付け作業時の正しい持ち方と力の掛け方
- 4使用後の適切な保管と点検メンテナンス方法
主目盛と副目盛を正確に読み取る数値設定の基本手順
トルクレンチを正しく使うためには、まず本体に刻まれている数値を正確に読み取り、指定された値に設定する手順をマスターする必要があります。
多くの一般的なプリセット型トルクレンチには、持ち手の少し上の部分に主目盛が、そして回転するグリップ部分に副目盛が刻まれています。
これら二つの目盛りを組み合わせることで、非常に細かい単位での締め付けトルクを設定できる仕組みになっています。
ここでは、それぞれの目盛りの役割と読み方、そして具体的な合わせ方について順を追って詳しく解説していきますね。

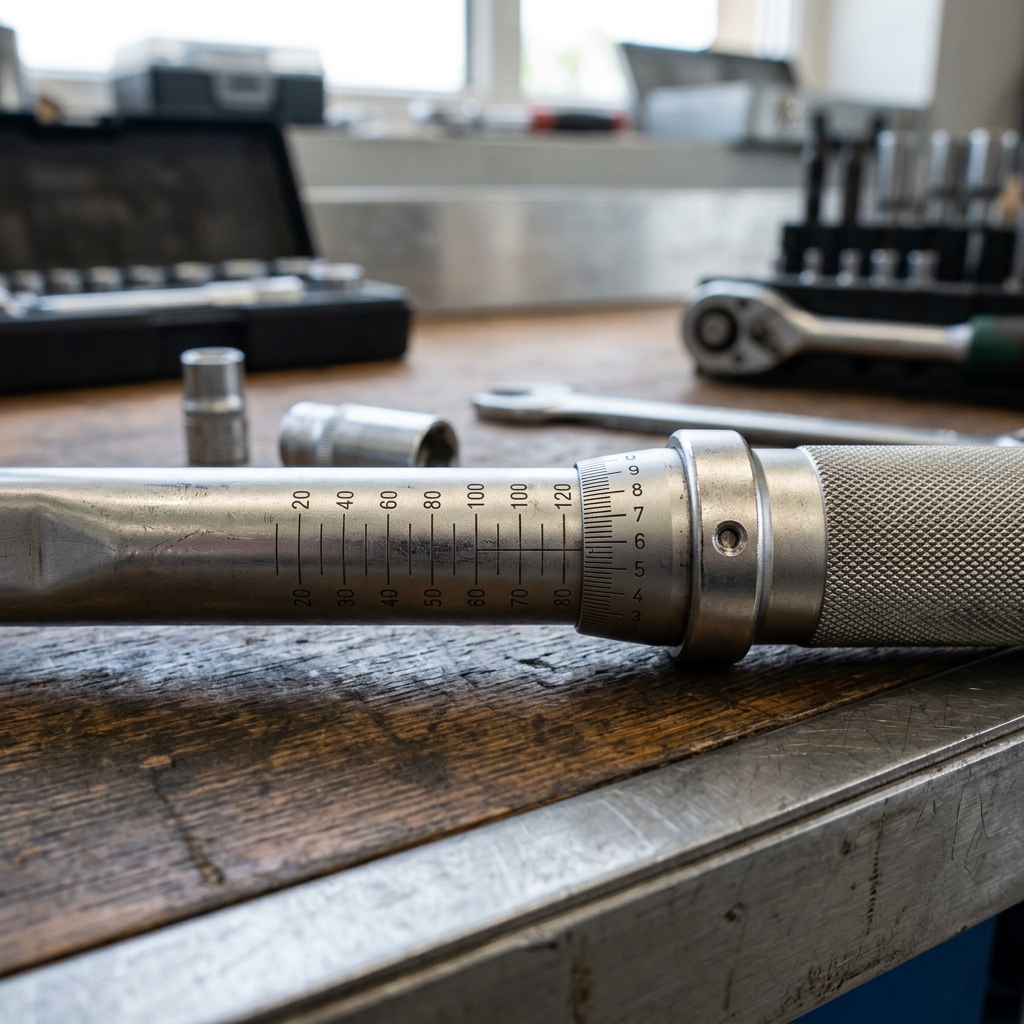

トルクレンチの主目盛の読み方
主目盛は、トルクレンチの軸の部分（シャフト）に縦方向に刻まれている基準となる目盛りです。
この部分は定規のような役割を果たしており、大きな単位での数値を読み取るために使用します。
たとえば、目盛りが「10、20、30、40」と10単位で刻まれているものもあれば、「28、42、56、70」のように独自のステップで刻まれているものもあります。
主目盛を読む際は、グリップを回して移動してくる副目盛の上端（エッジ）が、主目盛のどの線に到達しているかを確認します。
副目盛の端が主目盛の「40」の線とぴったり重なっていれば、その時点での基本設定値は40ニュートンメートル（N・m）ということになります。
ここで重要なのは、主目盛の線をしっかりと真横から見ることです。
斜め上や斜め下から見てしまうと、視差によって線がずれて見え、正確な読み取りができなくなる可能性がありますので注意してください。
正確な締め付けは、正しい目視から始まります。常に明るい場所で、目線を水平にして主目盛を確認する習慣をつけましょう。
トルクレンチの種類やメーカーによって、主目盛の最小刻み幅（ステップ）は異なります。ご使用の工具がどのような単位で刻まれているか、作業前に必ず確認しておきましょう。
また、主目盛の線には横方向の直線だけでなく、縦方向に基準となる中心線が引かれています。
この中心線と副目盛の「0」が一直線に交わったときが、主目盛の数字そのものの値になります。
トルクレンチの副目盛の読み方
副目盛は、トルクレンチの持ち手（グリップ）の円周上に刻まれている細かい数値です。
主目盛が大きな単位を担当するのに対し、副目盛はその間の細かい数値を補完する役割を持っています。
グリップを回転させると、軸に対して副目盛が上下に移動し、それと同時に円周上の数値が変化していきます。
たとえば、主目盛の刻みが10単位で、副目盛が0から9までの10分割されている場合、グリップを一回転させると主目盛が一つ上の線に進みます。
副目盛の読み方は、軸に引かれている縦の中心線と、グリップ側の目盛りが交わる部分の数字を読み取ります。
主目盛が40の線を超えており、副目盛の「3」が中心線と一致している場合、設定値は「40 + 3 = 43」となります。
副目盛は非常に細かい単位を調整するためのものですので、グリップを回す際は慎重に行う必要があります。
一気に回しすぎると目的の数値を通り過ぎてしまい、場合によっては内部のバネに不必要な負荷をかけることになります。
また、副目盛を合わせる際も、主目盛と同様に真正面から中心線と数値が一直線になっているかを確認してください。
副目盛の1目盛りが1N・mなのか、0.5N・mなのか、あるいは独自の単位なのかは工具によって異なります。必ず取扱説明書を読んで1目盛りの単位を把握しておきましょう。
とくに細かい調整が必要な作業では、この副目盛の読み間違いが致命的なミスに繋がることもありますので、落ち着いて確認することが大切ですね。
目盛りの合わせ方の具体例
では、実際に「103N・m」というトルク値に設定する場合の具体的な合わせ方をシミュレーションしてみましょう。
まず、トルクレンチのロック機構（グリップの底にあるネジや、グリップを引き下げるタイプなど）を解除して、グリップが回る状態にします。
次に、グリップを回して主目盛の「100」の線を目指します。
このとき、副目盛の「0」が主目盛の縦方向の中心線と交わり、かつグリップの上端が主目盛の「100」の横線にぴったり合うように調整します。
これで、現在の設定値はちょうど100N・mになりました。
ここから、さらに「3N・m」を追加して103N・mにするための微調整を行います。
主目盛を100に合わせた状態から、グリップをさらに締め込む方向（通常は右回り）へゆっくりと回転させます。
副目盛の数字を見ながら、「1」「2」「3」と進め、軸の中心線と副目盛の「3」の線が一直線に重なる位置で止めます。
この状態で、「主目盛の100」＋「副目盛の3」＝「103N・m」の設定が完了しました。
最後に忘れてはならないのが、ロック機構をしっかりと締めて設定値を固定することです。
ロックを忘れると、作業中に手が触れてグリップが回り、設定値が狂ってしまう危険性があります。
カチッと音がするタイプや、ネジを回して固定するタイプなど様々ですが、確実にロックされたことを確認してから作業に移りましょう。
| 設定目標値 | 主目盛の合わせ位置 | 副目盛の合わせ位置 | 最終確認事項 |
|---|---|---|---|
| 42 N・m | 40のライン | 2の目盛り | ロックが確実にかかっているか |
| 108 N・m | 100のライン | 8の目盛り | 目線を水平にしてズレがないか |
具体的な数字を当てはめて練習を繰り返すことで、現場でも迷うことなくスムーズに数値を合わせられるようになりますよ。
合わせ方の際によくある間違い
トルクレンチの目盛りを合わせる際、とくに初心者の方が陥りやすい間違いがいくつかあります。
もっとも多いのは、目標の数値を通り過ぎてしまったときに、そのまま逆回し（左回り）にして数値を戻して合わせてしまうことです。
じつは、トルクレンチの内部構造上、数値を下げる方向に回して設定すると、内部のバネの張力に遊び（バックラッシュ）が生じ、正確なトルクが出なくなってしまいます。
もし目標値を通り過ぎてしまった場合は、一度目標値よりも十分に低い数値まで戻してから、再度右回し（締め込む方向）で目標値に合わせ直すのが正しい手順です。
この「常に締め込む方向で数値を決める」というルールは、正確な測定を行う上で非常に重要ですので、必ず守るようにしてください。
また、別の間違いとして、主目盛の線と副目盛の上端がズレている状態を見落としてしまうことが挙げられます。
たとえば主目盛が「40」に見えても、副目盛が「0」ではなく「8」や「9」のあたりにいる場合、実際にはまだ40には到達しておらず、38や39である可能性があります。
主目盛の線は、副目盛の「0」が中心線にきたときにはじめて有効になるということをしっかりと理解しておきましょう。
目盛りを合わせる際にグリップが固くて回りにくい場合がありますが、無理に力任せに回してはいけません。ロックが完全に解除されていないか、内部が固着している可能性があります。
さらに、手袋をしたまま設定を行うと、目盛りが隠れてしまったり、ロックネジの締め付けが不十分になったりすることがあります。
細かい設定作業は、素手で確実に行うことを推奨します。
正しい持ち方と力の掛け方
目盛りを正確に合わせることができても、実際の締め付け作業における持ち方や力の掛け方が間違っていては、正しいトルク値は得られません。
トルクレンチは、テコの原理を利用して規定の力を測る精密な工具です。
そのため、決められたグリップ部分（持ち手として設計された位置）の中心を正しく握ることが大前提となります。
グリップより前方のシャフト部分を持ったり、逆に極端に後ろを持ったりすると、作用点までの距離が変わってしまい、設定したトルク値よりも強く締まったり弱く締まったりしてしまいます。
持ち手には滑り止めの加工や、握る位置を示す溝が設けられていることが多いので、必ずその中心に中指がくるようなイメージでしっかりと握ってください。
次に力の掛け方ですが、ボルトやナットに対して垂直かつ水平になるようにトルクレンチを構えます。
斜めに力が加わると、トルクが逃げてしまい正確な測定ができません。
力を掛けるときは、反動をつけて一気に「ガクッ」と回すのではなく、じわじわとゆっくり、一定の速度で力を加えていくのが正解です。
急激な力を加えると、設定値を超えた力（オーバートルク）が一瞬でボルトに伝わってしまい、最悪の場合はボルトがねじ切れてしまう事故に繋がります。
とくに足回りの整備など、大きな力が必要な場面では体重を乗せたくなりますが、工具のしなりを感じながら慎重に力を込めるようにしましょう。
トルクレンチの持ち手にパイプなどを差し込んで延長し、テコの力を増大させる使い方は絶対にやめてください。工具が破損するだけでなく、正しいトルク管理が不可能になります。
カチッという音の意味と注意点
プリセット型トルクレンチの最大の特徴は、設定した規定トルクに達したときに「カチッ」というクリック音と、手に伝わる軽いショックで知らせてくれる機能です。
この「カチッ」という音は、トルクレンチ内部のトグル機構が作動し、力が逃げた瞬間に発生するものです。
作業中はこの音と感触に全神経を集中させる必要があります。
「カチッ」と鳴ったその瞬間が、設定したトルク値に達した合図ですので、ただちに力を加えるのをやめてください。
ここでよくある失敗が、音が鳴った後も「もう少し締めた方が安心かも」と、さらに力を加えてしまう「二度締め」や「増し締め」です。
一度カチッと鳴った後にさらに力を加えると、それはすでに設定値を超えたオーバートルク状態であり、トルクレンチを使っている意味が全くなくなってしまいます。
「カチッ」は一回だけ。鳴ったら即座に止める。これがトルクレンチを扱う上での鉄則です。
また、周囲が騒がしい環境で作業していると、音自体が聞き取りにくい場合があります。
そのときは、手に伝わる「カクッ」というショック（感触）を見逃さないようにしてください。
とくに低いトルク値（10N・mなど）に設定している場合は、音もショックも非常に小さく控えめになります。
「いつ鳴るかわからない」という慎重な姿勢で、ゆっくりと力を掛けていくことが、締めすぎを防ぐための最大の防衛策となりますね。
作業を安全に行うための点検と保管時の合わせ方
トルクレンチは単なる金属の棒ではなく、内部に精密なバネや機構を組み込んだ測定機器です。
そのため、目盛りの合わせ方や作業中の使い方と同じくらい、作業前後の点検や保管方法が重要になってきます。
雑な扱いをすると、内部のバネが劣化したり機構がズレたりして、表示されている目盛りと実際のトルク値に大きな誤差が生じてしまいます。
この誤差に気づかずに作業を続けると、重大な事故を引き起こす原因にもなりかねません。
ここでは、工具の精度を長く維持し、いつでも安全に作業を行うための適切な管理方法について詳しく見ていきましょう。
作業前のゼロ点確認の重要性
作業を始める前に行うべき重要な点検が、トルクレンチの外観確認と動作チェックです。
まず、落としたりぶつけたりした形跡がないか、本体に歪みやヒビが入っていないかを念入りに確認します。
そして、目盛りがスムーズに動くかどうかも重要です。
長期間保管していたトルクレンチを使用する場合、内部の潤滑が十分でなく、機構が渋くなっていることがあります。
そのため、いきなり高いトルク値で作業を始めるのではなく、まずは低めの数値に目盛りを合わせ、不要なボルトなどで何度か「カチッ」と鳴らして慣らし動作（ウォーミングアップ）を行うことをおすすめします。
これにより、内部のグリスが均等に回り、より正確な測定ができるようになります。
また、目盛りが完全にズレていないかどうかの簡易的な確認も大切です。
完全に数値を信用するのではなく、ボルトを締めている最中に「いつもより不自然に軽いな」や「硬すぎるな」という違和感を感じたら、作業を中断する勇気も必要です。
工具は万能ではありません。少しでも異常を感じたら、使用を控えて専門家による点検を受けるようにしてください。
トルクレンチ本体だけでなく、先端に取り付けるソケットやジョイント部分に過度なガタつきがないかも確認しましょう。接続が甘いと力が逃げてしまい、正しいトルク値が出ません。
使用後の目盛りを最小値に戻す
作業がすべて終了した後、トルクレンチをそのまま工具箱に放り込んでしまうのは絶対にご法度です。
使い終わったトルクレンチは、必ず目盛りを「その工具の測定可能範囲の最小値」まで戻してから保管するのが鉄則中の鉄則です。
たとえば、測定範囲が「40〜200N・m」のトルクレンチであれば、主目盛を40に、副目盛を0に合わせて保管します。
なぜこのような手間が必要なのかというと、設定値を上げたまま保管してしまうと、内部のバネが常に圧縮されて強いテンションがかかり続けた状態になるからです。
金属のバネは、長期間力を加え続けられると「ヘタリ（金属疲労）」を起こし、本来の反発力を失ってしまいます。
バネがへたってしまうと、目盛りで100N・mに合わせても、実際には80N・mの力しかかかっていないといった致命的な誤差が生じます。
これを防ぐために、使用後はバネをリラックスさせる目的で最小値まで戻すわけです。
ただし、ここで注意点があります。最小値を下回って、目盛りをゼロやそれ以下まで回し切らないでください。
内部の部品が外れたり、機構が噛み込んだりして故障の原因になります。
あくまで「そのトルクレンチの仕様上の最小値」で止めることが、工具の寿命を延ばすための最大の秘訣かなと思います。
定期的な校正の必要性について
どれだけ大切に扱い、使用後にしっかりと最小値に戻していたとしても、トルクレンチは長年使用していると徐々に精度が落ちていきます。
とくにプロの現場や、頻繁にDIYを行う環境では、内部パーツの摩耗は避けられません。
そのため、トルクレンチには定期的な「校正（キャリブレーション）」が必要不可欠です。
校正とは、専用のトルクテスターを用いて、目盛りの数値と実際の締め付け力にズレがないかを測定し、ズレがあれば基準値に合うように調整し直す作業のことです。
一般的に、1年間の使用、または1万回の締め付け作業ごとに1回の校正が推奨されています。
個人で1万回も締めることは稀かもしれませんが、経年劣化を考慮すると、数年に1度はメーカーや専門業者に校正を依頼するのが安全です。
「校正費用がかかるから」と何年も放置したトルクレンチを使い続けるのは、非常にリスクが高い行為です。
万が一、ホイールナットなどの重要保安部品でオーバートルクによるハブボルトの折損などが起きれば、大事故に直結します。
作業中に誤ってトルクレンチをコンクリートの床などに落としてしまった場合、強い衝撃で内部機構が狂う可能性が高いです。外見上問題がなくても、そのまま使用せずに一度校正に出すことを強くおすすめします。
精密機器であるという認識を常に持ち、正確な情報をもとに安全第一で工具を管理していきましょう。
保管時の温度や湿度の管理方法
トルクレンチの保管場所についても、少し気を配る必要があります。
金属製品全般に言えることですが、湿度の高い場所や、極端な温度変化がある場所での保管は避けるべきです。
内部の精密なバネや機構がサビてしまうと、摩擦抵抗が変わり、正確なトルク測定ができなくなってしまいます。
理想的な保管場所は、直射日光が当たらず、温度変化が少なく、湿度の低い室内です。
車の中や、雨風が吹き込むような屋外の物置などに長期間放置するのはやめましょう。
また、保管する際は購入時に付属していた専用のハードケースに収めるのがベストです。
ケースに入れることで、他の工具とぶつかって傷がついたり、ホコリやゴミが内部に侵入したりするのを防ぐことができます。
定期的なメンテナンスとして、外側の汚れをきれいなウエスで拭き取り、可動部にはメーカー指定の潤滑油を薄く塗布しておくのも良い方法ですね。
正しい保管環境を維持することは、次回作業時の安心感に直結します。
工具を大切に扱うことは、ひいては自分の命や周囲の安全を守ることに繋がるということを忘れないでくださいね。
トルクレンチ目盛りの合わせ方に関するまとめ
いかがでしたでしょうか。
今回は、トルクレンチの主目盛と副目盛の読み方、具体的な合わせ方、そして正しい使い方から保管方法までを詳しく解説してきました。
最初は目盛りのシステムが難しく感じるかもしれませんが、一度仕組みを理解し、実際に手を動かして合わせてみれば、すぐに感覚を掴めるはずです。
重要なポイントをもう一度おさらいしておきましょう。
まずは主目盛と副目盛を正面から正しく読み取り、設定数値を合わせる際は必ず右回り（締め込む方向）で決めること。
作業中は適切なグリップ位置を握り、ゆっくりと力を加えて「カチッ」と鳴ったら即座に止めること。
そして使用後は、内部のバネを保護するために必ず最小値に戻してケースに保管することです。
これらの一連の動作を習慣化できれば、あなたはもうトルクレンチの扱いに迷うことはありません。
正確な締め付け作業は、機械の性能を最大限に引き出し、トラブルを未然に防ぐための基本中の基本です。
ただし、この記事で紹介した数値や使い方は一般的な目安です。実際の作業においては、必ず車両や機械のサービスマニュアルで指定されたトルク値を確認し、正確な情報は公式サイト等をご確認ください。
また、整備には危険が伴う場合がありますので、最終的な判断はご自身の責任で行うか、専門家にご相談されることをおすすめします。
安全で楽しいDIYライフ、そして確実なメンテナンス作業のお役に立てれば幸いです。
