シリンダーゲージへのダイヤルゲージ取り付け方法｜適合と取付手順

こんにちは、測定ナビ運営者のkuniです。

エンジンのシリンダーブロックや高精度な配管など、内径のわずかな変位を正確に計測したい場面はとても多いですよね。

内径の測定は、わずか数ミクロンの誤差が製品の品質や組み立て精度に直結する非常にデリケートな作業です。

このような精密な内径測定において、最も広く使われている代表的な測定工具の一つがシリンダーゲージです。

しかし、本体のステムにダイヤルゲージを取り付ける際の正しい付け方がわからず、悩んでいませんか。

実は、ダイヤルゲージを取り付ける際のスピンドルの押し込み量（予圧）調整が正しくないと、正確な測定ができなかったり、測定器を破損させたりすることがあるのです。

この記事では、シリンダーゲージへのダイヤルゲージ取り付け方法や、正確な組み立ての手順について分かりやすく解説しますね。

正しい付け方をマスターして、測定作業の精度と信頼性を劇的にアップさせていきましょう。

シリンダーゲージにダイヤルゲージを取り付ける基本的な知識や、それぞれの測定工具がどのような仕組みで動いているのかを整理して解説します。

正しい付け方を身につける第一歩として、まずは基礎知識を一緒に確認していきましょうね。

シリンダーゲージの基本構造と役割

シリンダーゲージは、ボアゲージとも呼ばれ、シリンダーや配管などの内径をミクロン単位で精密に測定するための代表的な比較測定工具です。

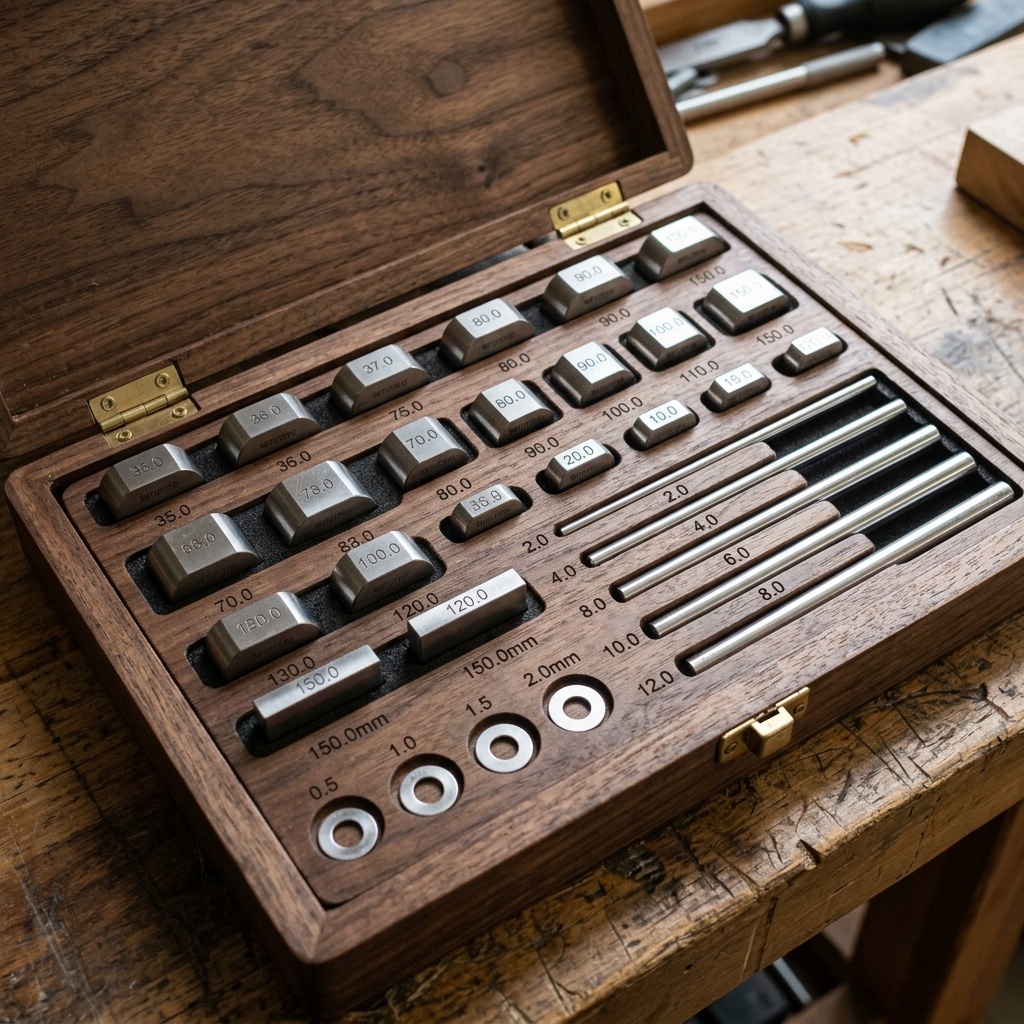

基本構造としては、測定対象の壁面に接触する測定子（アンビル）と、測定軸を内径の中心に保持するためのガイド、そしてロッドが通ったステム（握り手部）で構成されています。

測定子が内側から押されると、その変位量がステム内部の伝達ロッドを介して上部へと伝わっていく仕組みになっています。

シリンダーゲージ単体では数値を目視で読み取ることはできず、上部にダイヤルゲージを取り付けることで初めて測定工具として機能するのですね。

測定子のわずかな動きを拡大して目盛りや液晶画面に表示させることが、ダイヤルゲージに与えられた最も重要な役割となります。

この基本構造と全体の連携を正しく理解しておくことが、今後の組み立てや調整を狂いなく進めるための確かな土台となるのですよ。

測定器の性能をフルに引き出すためにも、どのパーツがどのように連動しているかをしっかりと把握しておきましょう。

ダイヤルゲージの測定原理と仕組み

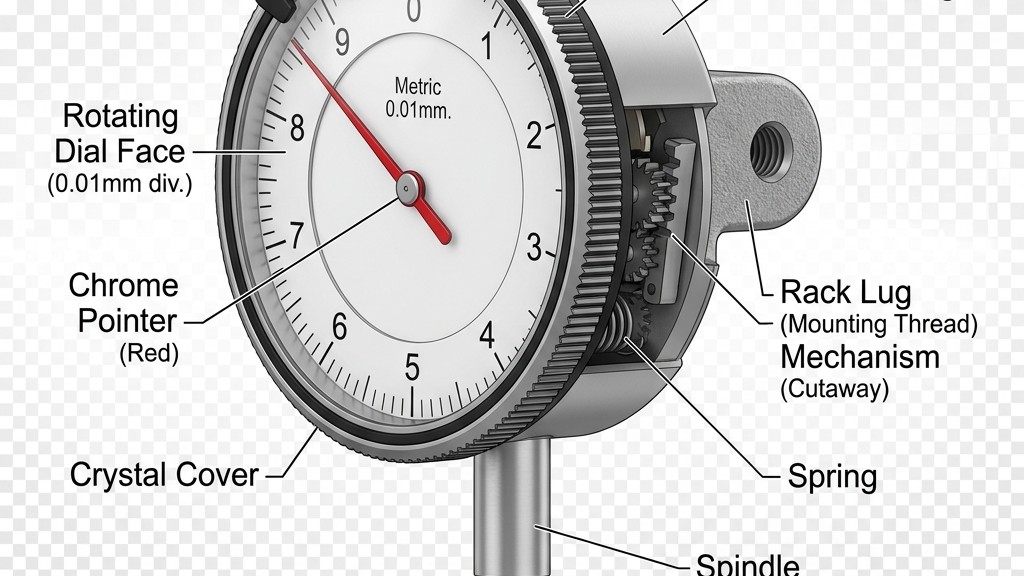

ダイヤルゲージは、測定子の直線的な微小変位を、ギヤやラックなどの拡大機構を用いて指針の回転運動（アナログ式）や電子的なパルス（デジタル式）に変換して表示する測定器です。

本体の下部から突き出ているスピンドルが上下にスライドすることで、その動いた距離がダイヤルの目盛りやディスプレイに数値として反映されます。

シリンダーゲージと組み合わせる際には、このスピンドルをシリンダーゲージのステム内部にあるロッドの先端に接触させて固定します。

これにより、測定子が動いた分だけステム内のロッドが動き、さらにスピンドルが動いて、内径の微細な変化を正確に検知できるようなるのです。

ダイヤルゲージには測定可能な範囲（ストローク）が決まっており、通常の比較測定ではこのストロークの範囲内で針がスムーズに動く必要があります。

この測定原理を頭に入れておくことで、なぜ取り付け時に押し込み量の調整が必要なのかが自然と理解できるようになりますね。

測定の仕組みを正しく知ることで、トラブルが起きた際の自己判断やメンテナンスも容易になりますよ。

正しくシリンダーゲージを組み立てる準備

シリンダーゲージの組み立てを行う前に、まずは測定環境の整備と工具の準備を行うことが極めて重要です。

精密測定器はわずかなゴミやホコリが入り込むだけで、測定精度に大きな狂いが生じたり、スピンドルが途中で引っかかって動かなくなったりする原因になります。

組み立て作業を始める前に、清潔な金属製のワークベンチや定盤の上をきれいに清掃し、余計なものを片付けておきましょうね。

次に、ダイヤルゲージのスピンドル部分や、シリンダーゲージのステムの挿入口、および内部の接触面を乾いたきれいな布で丁寧に拭き取ります。

特に新品の測定器や長期保管されていたものは、防錆油が固着している場合があるため、パーツクリーナーなどで油分を適度に落とし、乾燥させておくのがコツです。

また、ステム部分を締め付けるためのクランプネジを調整するマイナスドライバーや専用のレンチなどをあらかじめ手元に用意しておくと、作業がスムーズに進みますよ。

準備を怠らずに入念な清掃を行うことこそが、測定エラーを未然に防ぐ最大のポイントであることを覚えておいてください。

測定精度を左右する予圧調整の重要性

シリンダーゲージへのダイヤルゲージ取り付けで最も重要なプロセスが、スピンドルをあらかじめ押し込んだ状態で固定する予圧（プリロード）調整です。

なぜダイヤルゲージをただ差し込むだけでなく、押し込む必要があるのでしょうか。

それは、測定時にシリンダーゲージの測定子が外側に広がる方向（プラス方向）と、内側に縮む方向（マイナス方向）の両方の変化をダイヤルゲージで捉えるためです。

もし予圧をかけずにダイヤルゲージを取り付けてしまうと、測定子が外側に戻ろうとしたときにスピンドルがそれ以上追従できず、測定不能になってしまいます。

予圧が少なすぎると、測定中の針の可動範囲が極端に狭くなり、正しい変位量を読み取ることができなくなってしまいますね。

逆に予圧が多すぎると、スピンドルがダイヤルゲージの内部で底付きしてしまい、測定器の内部ギヤを破損させる原因にもなりかねません。

測定精度をしっかりと確保し、高価な測定器を安全に長く使うためにも、予圧調整は最も神経を使うべきポイントなのですよ。

わずか1ミリ程度の押し込みが、測定器のパフォーマンスを決定づけると言っても過言ではありません。

ダイヤルゲージ取り付けの失敗例と対策

初心者によく見られるダイヤルゲージ取り付けの代表的な失敗例と、その具体的な対策について詳しく紹介します。

まず一つ目の失敗例は、予圧をまったくかけずにダイヤルゲージをクランプネジで固定してしまうことです。

この場合は、シリンダーゲージの測定子を手で押してもダイヤルゲージの針がまったく反応しないため、すぐに気づくことができます。

対策としては、クランプネジを一度緩め、後述する正しい手順に従って約1mmの予圧を確実にかけてから再度締め直すことです。

二つ目の失敗例は、クランプネジを必要以上に強く締めすぎてしまい、ステムが微妙に変形してスピンドルの動きが固くなってしまうトラブルです。

対策としては、ダイヤルゲージが手で引っ張っても動かない程度の力でネジを締め、固定後に必ずスピンドルの動きが滑らかであることを指先で確認することです。

これらの失敗パターンを事前に頭に入れておくことで、組み立時のミスを大幅に減らすことができますね。

シリンダーゲージ組み立てと調整の手順

ここからは、シリンダーゲージを組み立てて、ダイヤルゲージを取り付け、さらに測定可能な状態まで調整する具体的な手順をステップバイステップで詳しく解説していきます。

初めての方でもこの通りに進めれば、正確に取り付けができるようになりますので、ぜひ一緒に確認してみてくださいね。

ステムへのダイヤルゲージ差し込み手順

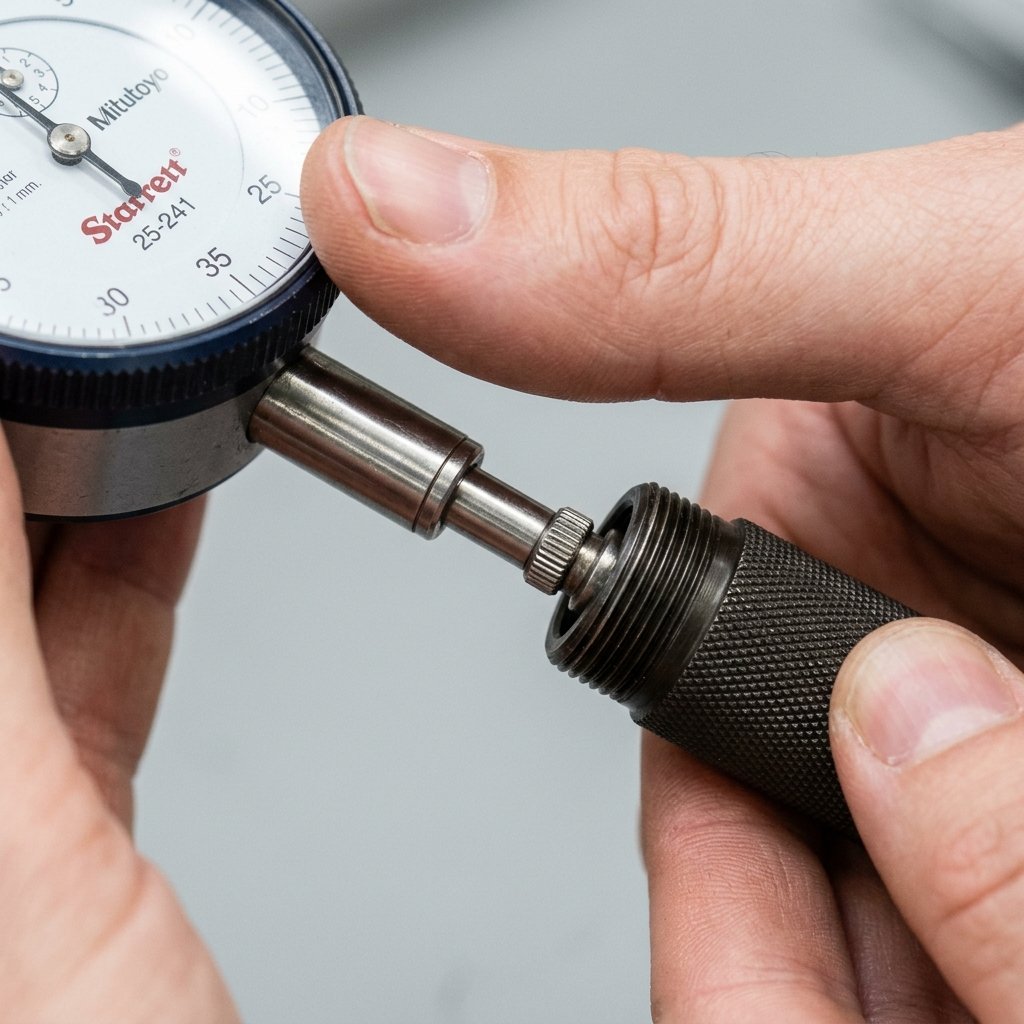

最初のステップとして、ダイヤルゲージのスピンドルをシリンダーゲージのステム（握り手部）の穴へと差し込んでいきます。

ダイヤルゲージ本体のステム（スピンドルの根元部分）を持ち、シリンダーゲージのステムの挿入口に対してまっすぐ水平になるように位置を合わせます。

このとき、無理な力を加えずに、ゆっくりと回しながら滑り込ませるようにして挿入するのが大切なポイントです。

斜めに無理やり押し込もうとすると、ステムの内壁が削れて傷がつき、精度低下やガタつきの原因になってしまいます。

差し込んでいくと、ダイヤルゲージのスピンドル先端が、シリンダーゲージの内部にあるロッドの先端に当たる感触が得られます。

このロッドに当たった位置が予圧調整のスタートラインとなりますので、そこからさらに慎重に押し込んでいく準備をしましょうね。

力任せに挿入するのではなく、測定器の精密な感触を感じ取りながら優しく作業を進めるのがプロのコツですよ。

予圧を約1mmに合わせる微調整のコツ

スピンドルが内部のロッドに接触した位置から、さらにダイヤルゲージを約1mm（または短針が1目盛り分）押し込んで予圧をかけます。

アナログ式ダイヤルゲージの場合、長針が時計回りに約1回転（1mm分）する位置までゆっくりと押し下げていくのが目安です。

デジタル式ダイヤルゲージの場合は、液晶ディスプレイの数値がゼロから約1.00mm変化するまで押し込みます。

このとき、片方の手でシリンダーゲージのステムをしっかりと保持し、もう片方の手でダイヤルゲージのベゼル（外枠）を持って微調整を行うと、位置がずれにくくなりますよ。

押し込み量が1mmより大幅にズレてしまうと、測定時にマイナス側やプラス側の測定範囲が十分に確保できなくなってしまいます。

指先でほんの少しだけダイヤルゲージを上下させながら、針の回転数が正確に1回転分（約1mm）になる位置をじっくりと見極めましょう。

慣れないうちは、ベゼルをゆっくりと回して目盛りのゼロ位置を事前に仮合わせしておくと、押し込み量が把握しやすくなります。

クランプネジによる確実な固定方法

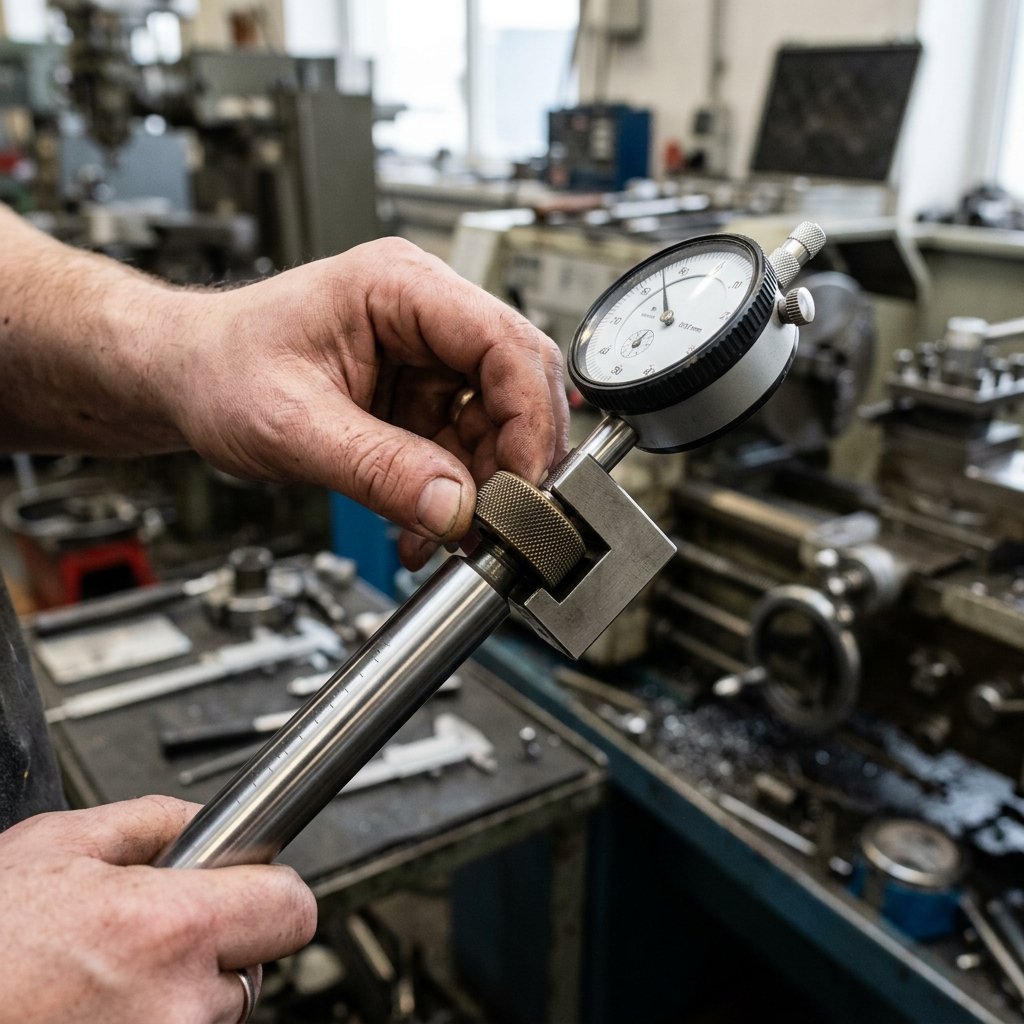

予圧が約1mmに調整できたら、その位置を保持したまま、ステムにあるクランプネジ（固定用ネジ）を締めてダイヤルゲージを固定します。

このとき、締め付けの最中にダイヤルゲージ本体が浮き上がったり、さらに押し込まれたりして予圧の位置がズレやすいので注意してくださいね。

ダイヤルゲージが動かないように親指で軽く上から押さえつけながら、ネジを少しずつ締め込んでいくのがコツです。

ネジの締め具合は、ダイヤルゲージがステム内で回らなくなり、軽く引っ張っても抜けない程度が最適です。

ネジを強く締めすぎると前述の通りステムが潰れてスピンドルの滑らかな動きが損なわれ、測定エラーや工具の破損につながります。

固定が完了したら、ダイヤルゲージのスピンドルを指先で数回軽く押し込んでみて、引っかかりがなく、すぐに元の予圧位置まで滑らかに戻る（追従する）ことを確認しましょう。

指先でスピンドルを押したときのレスポンスに少しでも重みや違和感がある場合は、クランプネジを緩めてやり直すのが確実です。

組み立て完了後のゼロ点合わせと確認

ダイヤルゲージの取り付けとクランプが完了したら、実際に内径測定を行う前の最終仕上げとしてゼロ点合わせ（基点調整）を実施します。

シリンダーゲージは単体では絶対寸法を測ることができないため、あらかじめ寸法が分かっている基準ゲージに測定子を当てて、そこからの差分をゼロにする作業が必要です。

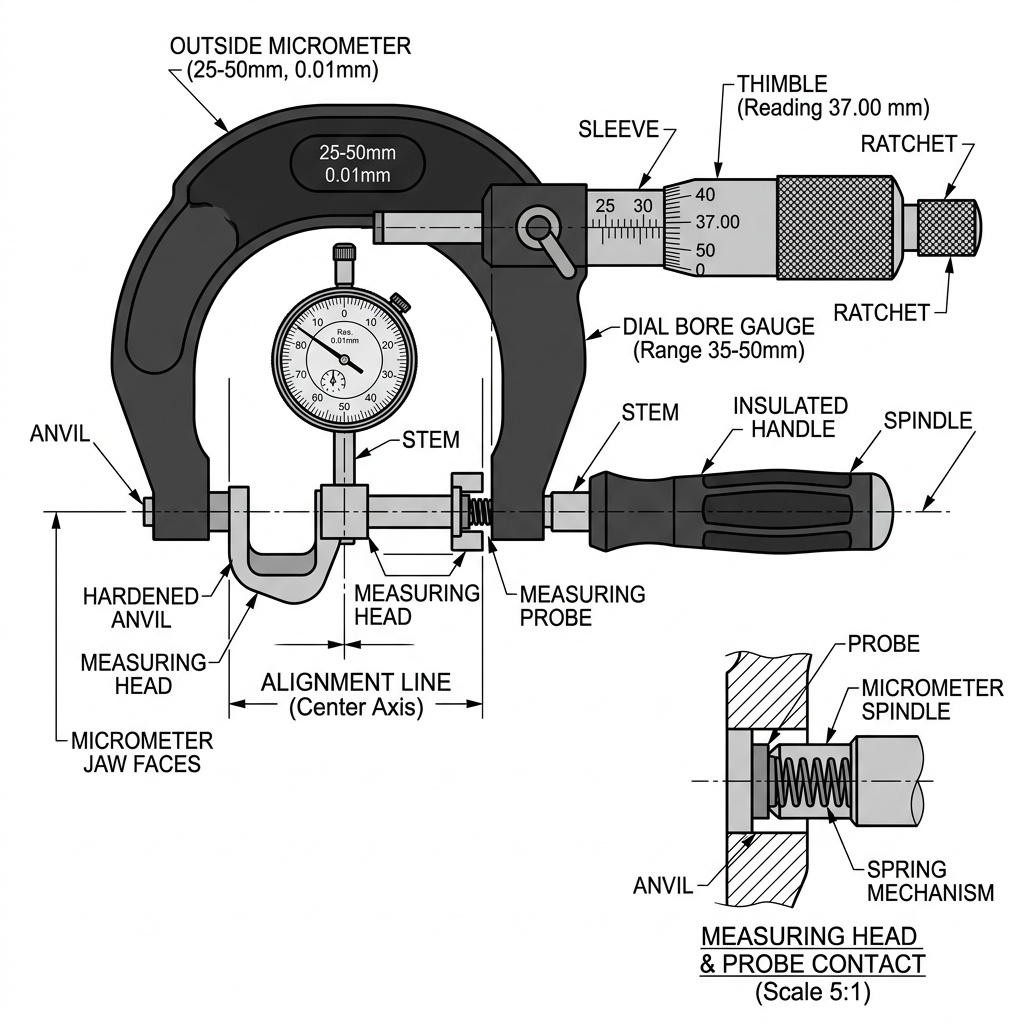

基準ゲージとしては、測定したい目標寸法に合わせて設定した外側マイクロメーターや、専用の基準リングゲージを使用します。

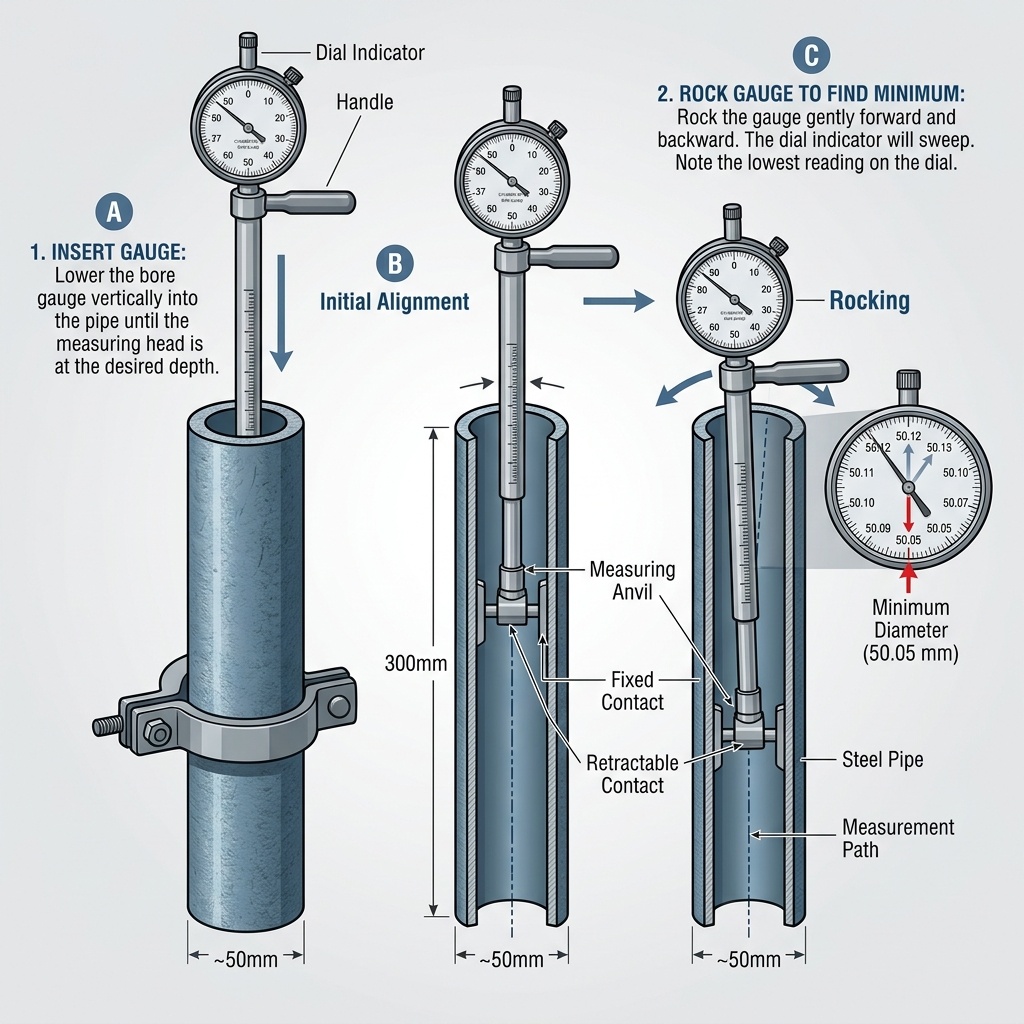

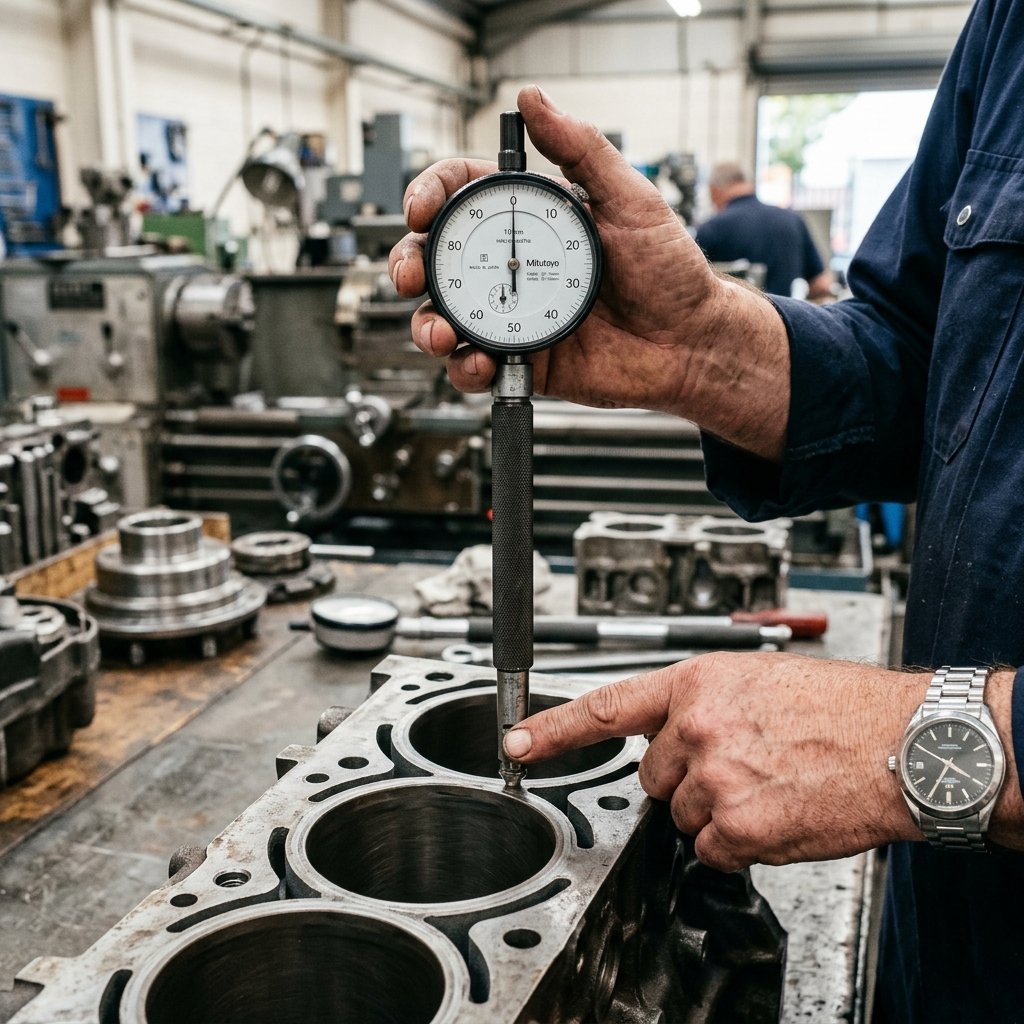

基準ゲージの中にシリンダーゲージの測定ヘッドを挿入し、測定子を軽く当てた状態でヘッドをゆっくりと前後に揺すって（スイングさせて）動かします。

このとき、ダイヤルゲージの針が最も時計回りに回りきった位置（またはデジタル表示の最小値）が、内径の直径とシリンダーゲージの軸線が直角に交わった最小読取値（変曲点）となります。

この変曲点の位置でダイヤルゲージのベゼルを回して、長針がちょうど「0」の目盛りを指すように合わせることで、ゼロ点合わせが完了しますよ。

ゼロ点合わせを終えたら、測定器を数回出し入れしてみて、針が常に一定のゼロ位置に戻ることをしっかりと確認しましょうね。

取り付け作業に関するよくある質問

シリンダーゲージへのダイヤルゲージ取り付けや組み立ての際によくある疑問を、Q＆A形式で分かりやすくまとめました。

作業を進める中で迷ったときの参考にしてみてくださいね。

シリンダーゲージとダイヤルゲージのまとめ

本記事では、シリンダーゲージへのダイヤルゲージ取り付け方法や、正確な組み立て手順について詳しく解説してきました。

シリンダーゲージで高精度な内径測定を行うためには、ダイヤルゲージのスピンドルをステムに差し込む際、約1mmの予圧（プリロード）を正確にかけることが最大のポイントです。

また、クランプネジを締める際は締めすぎに十分に注意し、固定後にはスピンドルが滑らかに作動するかを確認する習慣をつけてくださいね。

正しい組み立て手順と予圧の調整さえマスターすれば、DIYでの自動車エンジンの整備や、工場の金属加工ラインでの内径寸法測定が劇的にスムーズに行えるようになります。

シリンダーゲージやダイヤルゲージをこれから導入する、あるいは新調する場合は、品質と信頼性に定評のある大手メーカーの製品を選んでおくのが無難でおすすめです。

なお、測定工具の組み立て方法や使用に伴う各種トラブル、測定結果に基づく作業判断につきましては、最終的にご自身の判断で行っていただく必要があります。

製品の正確な仕様や詳細な取り扱い方法については、必ずメーカー公式サイトの最新マニュアルをご確認いただき、読者の皆様の自己責任にて作業を実施していただきますようお願いいたします。
