シリンダーゲージおすすめ比較｜ミツトヨと主要メーカーの選び方

こんにちは、測定ナビ運営者のkuniです。

自動車のエンジンシリンダーや、精密機械のベアリングハウジングなどの内径測定で、どの測定工具を使えば良いか悩んでいませんか。

内径の測定は、外径測定に比べて難易度が高く、工具の選定ミスが測定精度の低下に直結します。

特にミリ単位以下の正確さが求められる現場では、信頼できる測定器の導入が不可欠です。

シリンダーゲージは、そんな内径測定において最もポピュラーで高精度な測定工具の一つです。

しかし、市場にはミツトヨをはじめ、新潟精機やピーコックなど多くのメーカーから様々なモデルが販売されており、どれを選べば良いか判断が難しいところです。

今回は、業界のスタンダードであるミツトヨの製品を中心に、各主要メーカーのシリンダーゲージの特徴や、失敗しない選び方のポイントを分かりやすく解説します。

シリンダーゲージの市場において、圧倒的な知名度と信頼性を誇るのが国内最大手の測定器メーカーであるミツトヨです。

ミツトヨの製品は、その高い製造技術に裏打ちされた精度と耐久性が世界中の工場で評価されています。

ここでは、ミツトヨ製のシリンダーゲージを導入する具体的なメリットと、実際の選定プロセスにおける重要なチェックポイントを詳しく解説します。

ミツトヨシリンダーゲージの標準モデルの特徴

ミツトヨのシリンダーゲージの中でも、特に広く普及しているのがCG-AXシリーズです。

このシリーズの代表的なモデルである「CG-150AX」は、測定範囲が50mmから150mmとなっており、中口径の測定においてデファクトスタンダードとなっています。

ミツトヨ製品の大きな特徴は、測定子の案内機構に独自の技術が使われており、繰り返し測定における安定性が極めて高い点です。

測定を繰り返しても値のばらつきが少なく、作業者による個人差が生じにくい設計になっています。

また、測定時に手が直接触れるグリップ部分には、手の熱が測定器本体に伝わるのを防ぐ防熱カバーが施されています。

金属の熱膨張による寸法変化を防ぐこの配慮は、精密測定において非常に重要な要素です。

さらに、指示器を保護するための樹脂カバーが標準で付属しているモデルも多く、現場でのうっかりした破損を防ぎます。

これらの細かな配慮が積み重なることで、過酷な工場環境でも長期間にわたり初期の精度を維持することができます。

初めてシリンダーゲージを導入する方や、まずは確実な製品を選びたいという場合には、このCG-AXシリーズを選んでおけば間違いありません。

測定範囲とアンビルで選ぶシリンダゲージミツトヨ

シリンダーゲージを選定する際に、最初に確認しなければならないのが測定対象物の内径サイズです。

シリンダゲージミツトヨのラインナップは、測定可能な内径の範囲に応じて非常に細かく分類されています。

例えば、極小の穴を測定するための小口径用（測定範囲10mm以下）から、大型エンジンのシリンダーを測定するための大口径用（測定範囲150mm以上）まで存在します。

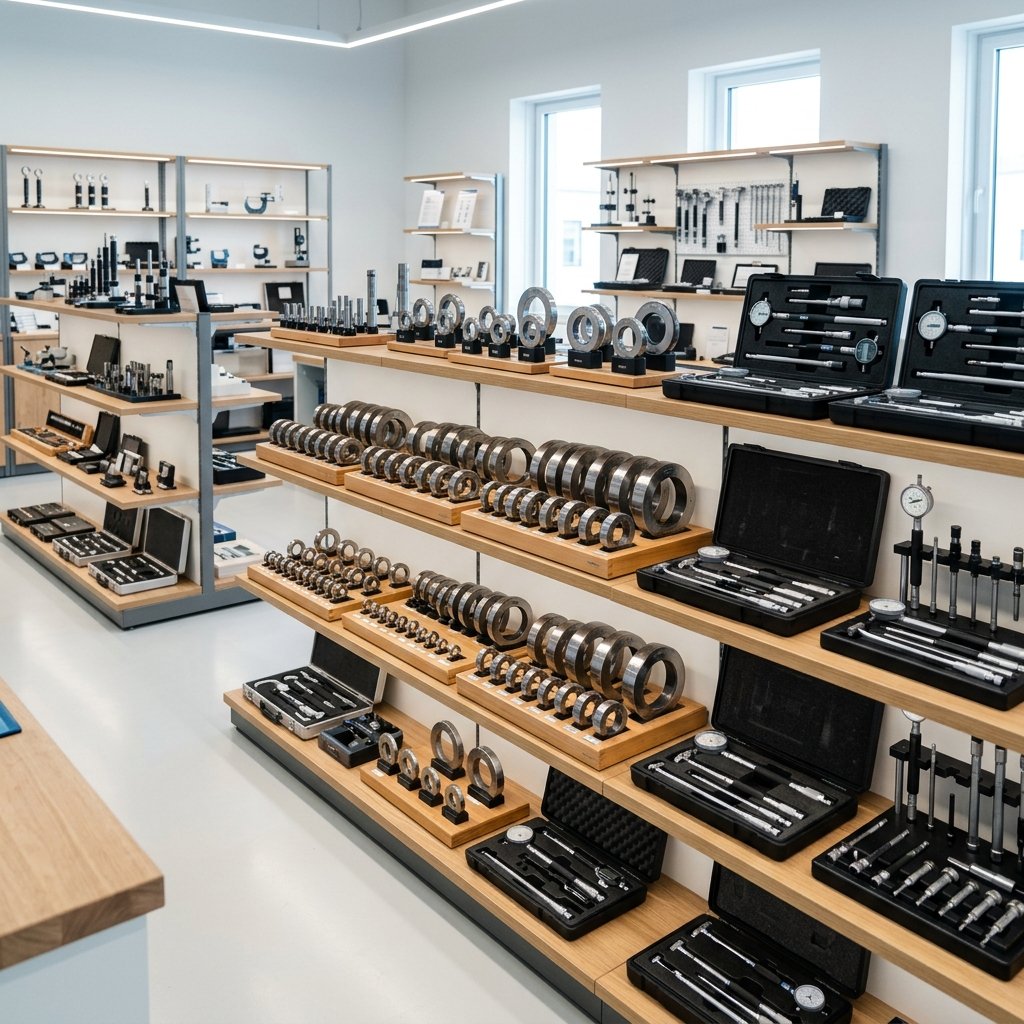

シリンダーゲージは、本体のシャフトサイズごとにカバーできる寸法範囲が決まっており、その範囲内でアンビルと呼ばれる差し替え用のロッドを交換して使用します。

アンビルは、測定したい目標寸法に合わせて長さを調整するための部品であり、製品にはあらかじめ複数サイズのアンビルとワッシャが付属しています。

例えば、測定範囲が50mmから150mmのモデルであれば、付属するアンビルを交換することで、その範囲内の任意のサイズにセットアップすることができます。

そのため、事前に「最も頻繁に測定するサイズはいくつか」「最小と最大のサイズはどのくらいか」を明確にしておくことが重要です。

測定範囲の選定を誤ると、アンビルを交換しても目的の寸法に届かなかったり、逆に本体が大きすぎて穴に入らなかったりするトラブルが起きてしまいます。

また、アンビルを交換する際には、付属するスペーサ（調整ワッシャ）を挟み込むことで、より細かな寸法調整を行うことが可能です。

作業効率を高めるためにも、測定対象物のサイズリストを作成し、それに合致するモデルを選択するようにしましょう。

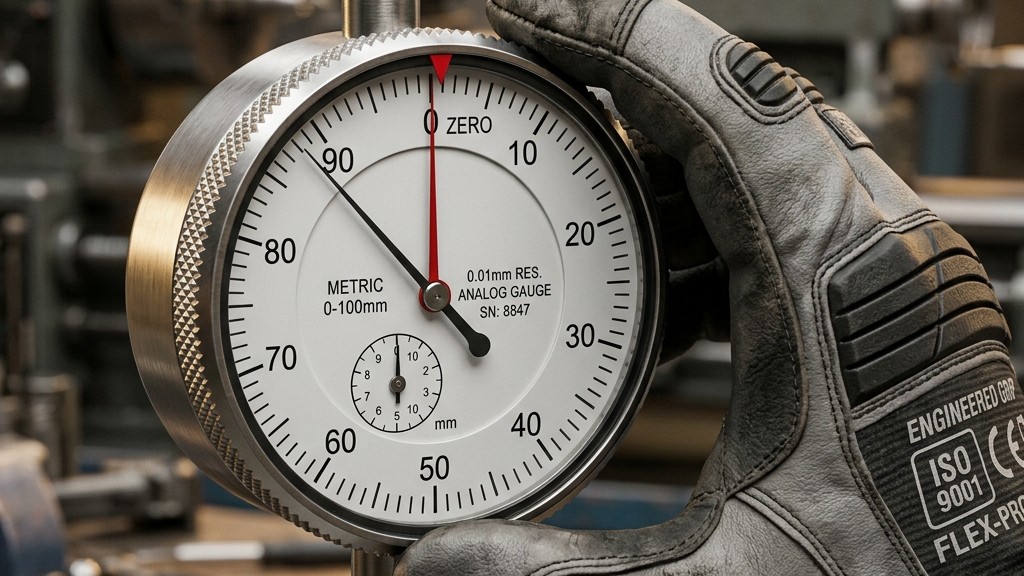

ダイヤルゲージと保護カバーの組み合わせ方法

シリンダーゲージは、単体では数値を読み取ることができず、測定子の動きを伝える指示器（ダイヤルゲージやデジマチックインジケータ）を上部に取り付けて使用します。

ミツトヨのシリンダーゲージには、目盛が0.01mm単位のものや、より精密な0.001mm単位のダイヤルゲージを自由に組み合わせて装着することができます。

近年では、測定値をデジタル表示し、データの出力やホールドが可能なデジマチックインジケータを組み合わせるケースも増えています。

ダイヤルゲージを取り付ける際は、指示器のクランプ径がシリンダーゲージのステム径（通常は8mm）と合致していることを確認する必要があります。

また、精密機器であるダイヤルゲージを現場の油や衝撃から守るために、保護カバーの併用が強く推奨されます。

ミツトヨでは、ダイヤルゲージ全体を覆う頑丈な保護カバーを用意しており、これを装着することで落下時の破損リスクを大幅に低減できます。

切削油やホコリが舞う金属加工の現場では、防滴仕様のダイヤルゲージと保護カバーの組み合わせが必須となります。

ダイヤルゲージの裏ブタ（耳金付きか平裏ブタか）による固定方法や、防塵防水等級（IP規格）を考慮して選定することも重要です。

これにより、内部のギアやゼンマイに異物が侵入するのを防ぎ、測定器のトラブルを未然に防止することができます。

指示器の視認性と保護性能のバランスを考慮し、作業環境に最適な組み合わせを選択することが大切です。

精度を維持するための校正と正しい保管方法

どれほど高精度なミツトヨのシリンダーゲージであっても、適切な管理を行わなければその性能を発揮し続けることはできません。

測定工具は、日常の取り扱い方や保管状態によって、徐々に精度が狂ってしまうデリケートな機器です。

測定データの信頼性を担保するためには、定期的な校正作業が欠かせません。

校正とは、標準となる基準器（マスター）と測定器の示度を比較し、その誤差を確認する作業です。

一般的には、社内の品質基準に基づき、半年に1回や1年に1回などの頻度で定期校正を行います。

また、温度変化が測定値に与える影響（金属の線膨張係数）を考慮し、校正は標準温度である20度に保たれた部屋で行うのが原則です。

日常の保管方法についても細心の注意が必要です。

使用後は、まず本体に付着した切削油や手の脂、ホコリなどを柔らかい布できれいに拭き取ってください。

その後、錆の発生を防ぐために、防錆油を薄く塗布した状態で専用の収納ケースに保管します。

湿度の高い場所や、直射日光が当たる窓際、温度変化の激しいエアコンの風が直接当たる場所での保管は避けてください。

精密な測定器を長く愛用するためには、適切な維持管理が不可欠であることを意識しましょう。

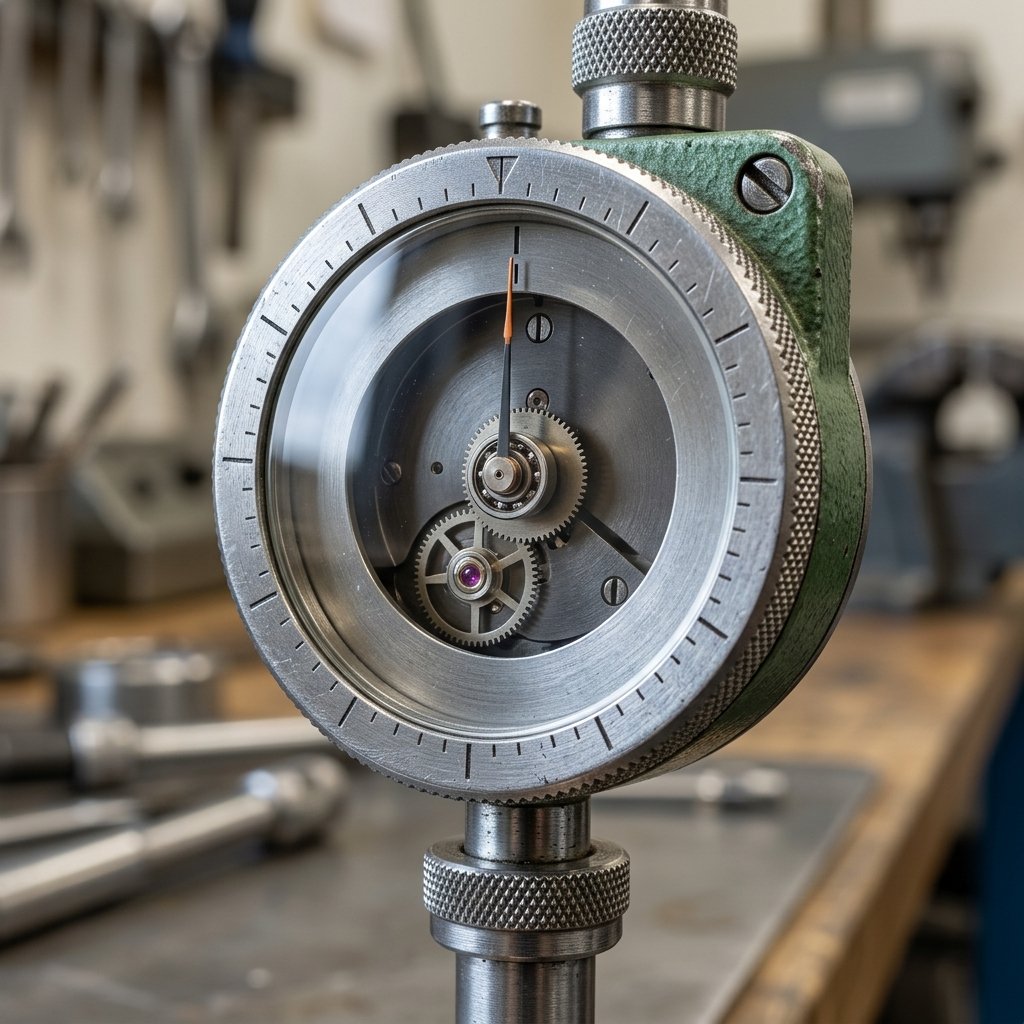

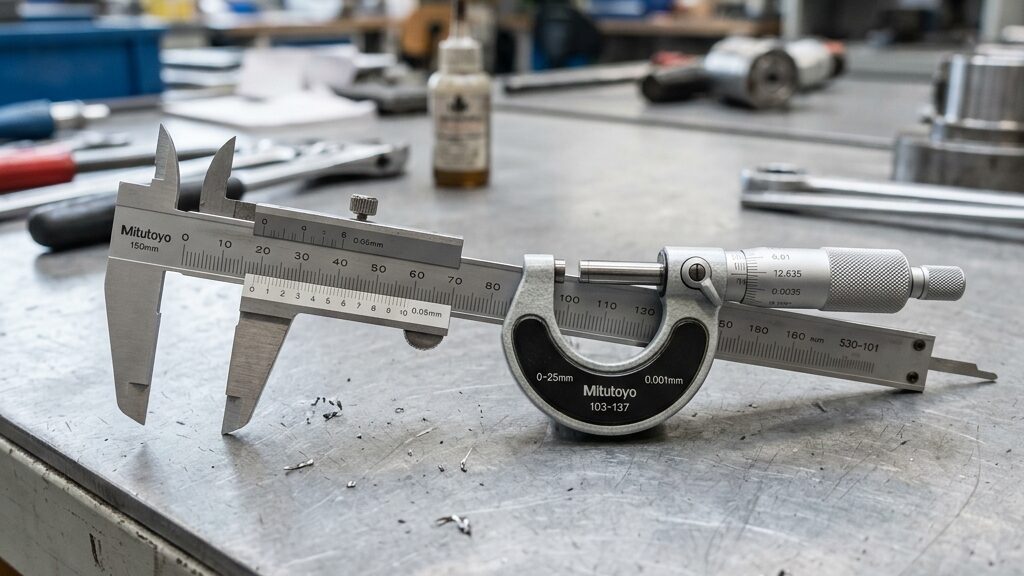

マイクロメータを用いたシリンダーゲージの基点合わせ

シリンダーゲージを使用して測定を始める前に、必ず行わなければならない作業が「基点合わせ（ゼロ点合わせ）」です。

シリンダーゲージは、測定した寸法そのものを直接表示するのではないため、あらかじめ設定した基準寸法からの変位を表示する比較測定器だからです。

この基点合わせを行うための最も確実な方法の一つが、外側マイクロメータを使用する方法です。

具体的には、測定したい基準寸法に外側マイクロメータのアンビルとスピンドルをセットし、その測定面の間にシリンダーゲージの測定子を挿入します。

そして、シリンダーゲージを前後に静かに揺らしながら、ダイヤルゲージの指針が最も戻った位置（反転点）を確認します。

この反転点において、ダイヤルゲージの目盛板を回転させて指針が「0」を指すように調整します。

この作業により、マイクロメータで設定した基準寸法がシリンダーゲージの「0」として定義されます。

基点合わせに使用するマイクロメータ自体も、事前にしっかりと校正され、正しいゼロ点調整が行われている必要があります。

また、基点合わせを行う際は、マイクロメータをスタンドなどに固定し、手の熱が伝わらないように工夫することが推奨されます。

測定時の室温が大きく外れていると、金属の熱膨張により誤差が生じるため注意してください。

正確な基点合わせを行うことが、その後のすべての測定結果の信頼性を担保する基盤となります。

マイクロメータの基本的な選び方や精度管理については、マイクロメータの選び方とおすすめメーカーの解説もぜひ参考にしてください。

シリンダーゲージの市場には、ミツトヨ以外にも独自の強みを持った優れたメーカーが存在します。

特に、使いやすさにこだわりを持つピーコックや、リーズナブルな価格設定で人気の新潟精機は、多くのユーザーに支持されています。

ここでは、これらの主要メーカーの製品スペックや操作性を比較し、用途に応じた使い分けの方法をご提案します。

ピーコックのシリンダーゲージの特徴と操作性

ピーコック（株式会社尾崎製作所）は、ダイヤルゲージやシリンダーゲージなどのダイヤル測定器に特化した日本の専門メーカーです。

ピーコックのシリンダーゲージは、現場での操作性と視認性を追求した独特の設計が多くの技術者に評価されています。

特に、ダイヤルゲージ部が本体と一体になっているモデルや、読み取り角度を自由に変えられるユニバーサル仕様のモデルが特徴的です。

測定作業を行う際、機械の奥まった場所や暗い場所でも、目盛を正確に読み取ることができる工夫が施されています。

また、測定子の材質には高硬度で耐摩耗性に優れた超硬合金が採用されており、長寿命を実現しています。

測定時の操作フィーリングも滑らかで、余計な摩擦を感じることなく、スムーズに最小値（反転点）を見つけることができます。

ミツトヨに比べてラインナップこそシンプルですが、実用的な使い勝手の良さにおいては引けを取りません。

特に、特定の測定ワークに対して専用のセットアップを行いたい場合や、読み取りやすさを最優先したい現場におすすめです。

操作性の高さは、作業効率だけでなく測定エラーを低減することにも貢献します。

新潟精機シリンダーゲージの価格と性能のバランス

新潟精機（SK）は、ピンゲージやリングゲージなどの各種測定工具を幅広く手がける信頼性の高いメーカーです。

新潟精機のシリンダーゲージ、特にWCDIシリーズなどは、非常に優れたコストパフォーマンスが最大の魅力です。

ミツトヨやピーコックといった専門メーカーの製品と比較して、導入しやすい価格設定になっています。

だからといって精度が低いわけではなく、一般的な機械加工や自動車整備で求められる測定精度は十分にクリアしています。

製品パッケージには、必要なアンビルやワッシャ、さらには簡易的なケースまで同梱されており、購入後すぐに使用を開始できます。

予算が限られているDIY用途や、サンデーメカニックのエンジンオーバーホールといったシーンに最適な選択肢です。

また、新潟精機は国内でのサポート体制が整っているため、測定器としての十分なトレーサビリティがあり、安心して使用できます。

複数のサイズを揃える必要がある現場において、コストを抑えつつ測定器具を揃えることができるのも大きなメリットです。

信頼できる品質とリーズナブルな価格のバランスを求めるなら、新潟精機の製品は非常におすすめです。

内径測定におけるシリンダーゲージの測定原理

シリンダーゲージがどのようにして内径を測定しているのか、その原理を理解しておくことは正しい測定を行うために不可欠です。

シリンダーゲージは、測定子のわずかな直線運動を、本体内部のロッドとレバーを介してダイヤルゲージの回転運動に変換する仕組みです。

先端部分には、固定されたアンビルと、スプリングによって常に外側に押し出されている可動測定子があります。

この可動測定子が内壁に押し当てられ、内径の大きさに応じて引っ込むことで、その変位が上部のインジケータに伝わります。

シリンダーゲージは比較測定器であるため、基準寸法に対して「どれだけ大きいか、または小さいか」を測定します。

そのため、測定時にはシリンダーゲージを孔の中で前後に傾け、最も寸法が小さくなるポイント（反転点）を見つける必要があります。

これは、孔に対して測定軸が完全に直交した瞬間が、最も測定値が小さくなるためです。

この反転点の具体的な挙動として、ダイヤルゲージの針が時計回りに最も進んで（または戻って）から反転する位置を正確に読み取ります。

この測定原理をしっかり頭に入れておくことで、無駄な力をかけずに素早く正確な測定値を読み取ることができるようになります。

ダイヤルキャリパゲージとの用途による使い分け

内径を測定する工具には、シリンダーゲージのほかにダイヤルキャリパゲージと呼ばれるものもあります。

ダイヤルキャリパゲージは、二本の脚が開閉する構造になっており、内側の寸法を挟み込むようにして測定します。

この工具は、測定範囲が広く、穴の入り口付近の寸法や、内壁にある溝の幅などを手軽に測るのに向いています。

しかし、シリンダーゲージと比較すると、測定時の姿勢が安定しにくく、高い精度を求める測定にはあまり適していません。

また、深い穴の奥深さを測定することや、穴の真円度（どれだけ綺麗な円であるか）を細かく測定するのも苦手です。

一方、シリンダーゲージは案内板が装備されているため、穴の内部で自動的に中心位置をキープしやすく、再現性の高い測定が可能です。

シャフトの長さも100mmや150mm、長いものでは数メートルに及ぶものもあり、深い配管やシリンダーの奥までアプローチできます。

したがって、精密な嵌合管理が必要なシリンダー内径などはシリンダーゲージを使用し、大まかな寸法確認や溝測定にはダイヤルキャリパゲージを使用するのが正解です。

それぞれの工具の強みと弱みを理解し、ワークの形状や要求精度に応じて使い分けることが、プロフェッショナルな測定ワークの基本です。

ダイヤルゲージの使い方全般については、こちらの記事でも詳しく解説しています。

ダイヤルゲージの正しい使い方と注意点のページも合わせてご覧ください。

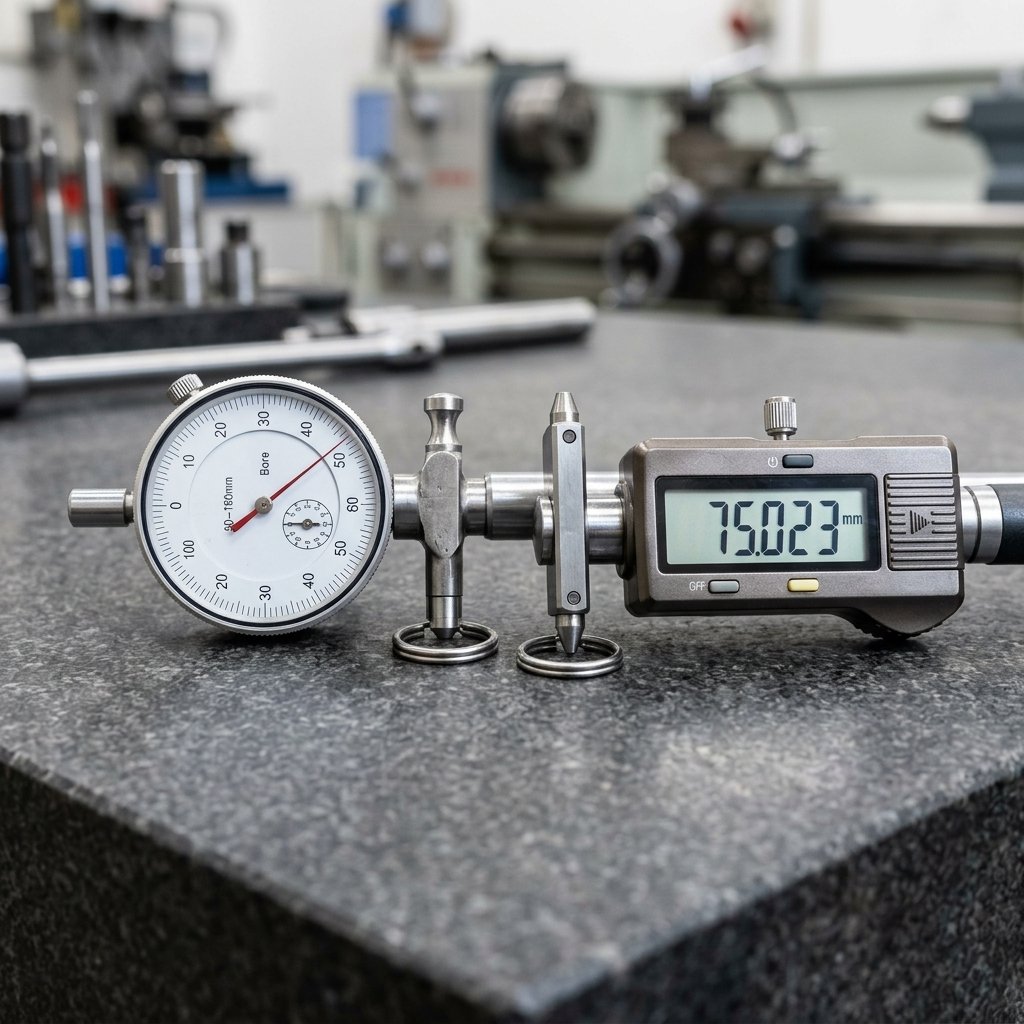

初心者でも失敗しない内径測定のコツと手順

シリンダーゲージは、正しく扱わないと測定誤差が出やすい難易度の高い工具です。

初心者が最も犯しやすいミスは、測定器を穴の中で傾けたまま、無理な力を加えて測定値を読み取ってしまうことです。

安定した測定を行うための手順として、まずは測定対象物と測定器の測定面を完全に清掃してください。

微細な金属粉やゴミが挟まるだけで、ミクロン単位の精度は簡単に狂ってしまいます。

次に、シリンダーゲージを穴に対して垂直に、ゆっくりと挿入します。

挿入したら、本体を前後に優しく揺らし、ダイヤルゲージの針の動きを目で追いかけます。

針が時計回りに進み、ある点で止まって反時計回りに戻り始める瞬間があります。

この「針が最も戻った位置（反転点）」が、穴の直径寸法（最小値）を示しています。

このポイントでの目盛の値を落ち着いて読み取ることが、正しい測定のコツです。

また、測定対象物（ワーク）をバイスなどで確実に固定し、測定中に動かないようにすることも失敗を防ぐポイントです。

焦らずに何度も揺らしてみて、常に同じ位置で針が反転することを確認する習慣をつけましょう。

おすすめのミツトヨシリンダーゲージの選び方まとめ

今回は、内径測定の必需品であるシリンダーゲージの選び方と、ミツトヨ、ピーコック、新潟精機の特徴を比較しました。

製造現場での絶対的な信頼性と長寿命を求めるならば、業界標準であるミツトヨの製品が最も確実な選択です。

使いやすさやダイヤルの視認性を重視し、独自の操作感を求めるならばピーコックが頼りになります。

そして、導入コストを抑えつつ十分な基本性能を確保したい場合には、新潟精機の製品がベストな選択肢となります。

それぞれのメーカーが持つ強みを理解し、あなたの測定対象物や予算、使用頻度に合わせて最適なモデルを選んでください。

測定工具は精密機器ですので、使用後の防錆処理や定期的な校正管理を行うことで、その価値を長く保ち続けることができます。

なお、測定データの取り扱いや具体的な製品の選定については、メーカー公式サイトの最新の製品情報を確認し、自己責任で作業を行ってください。
